玉柴广西顶博发电机组制造系直立式四缸、六缸、水冷、四冲程、直喷式高速柴油发电机。功率范围30-900KW，转速为1500-2400r/min，具有油耗低、扭距大易启动、操作维修方便等优点。为发电机组、固定动力、工程机械、农用机械的理想动力。广西顶博发电机组制造:玉柴柴油发电机组作为一个整体由很多的部分组成，而零部件作用的发挥离不开整体,玉柴柴油机机体的安装图2-3-10及图2-3-11。安装于机体上的零部件，数量较多，下面只列举出在安装时有特殊要求的几种零部件，其余不作讲述。

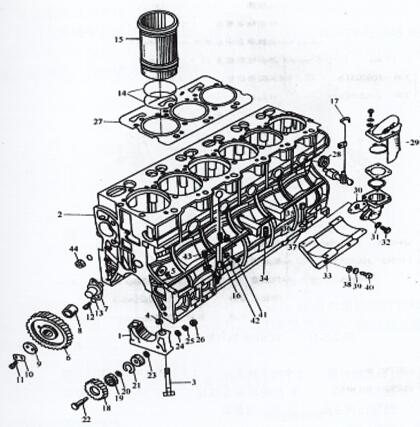

图2-3 -10 YC6108G气缸体总成

1滚动滑动轴承盖  2液压泵体  3主滚动滑动轴承联接  4精确定位套  6正时惰蜗轮  7惰轮滚动滑动轴承  8惰轴榫衬套  9惰轮挡片  10锁片  11小联接  14封水圈  15缸套  18液压助力泵之间机械传动蜗轮  19滚动滑动轴承  27缸垫  29享受器  33助力泵固定支架  34修改密封性能垫  37锥面密封性能垫  40固定支架联接  44主油道密封性能塞

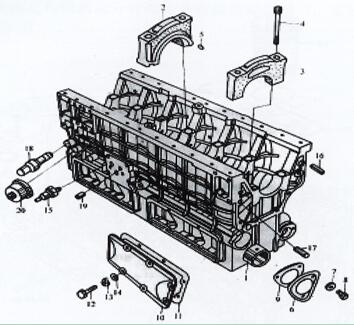

图2-3-11 YC6108G气缸体总成

1轴承机构轴衬套 2其中轴承盖 3轴承盖 4轴承高强联接 5销 8轴承机构轴轴套高强联接 15液压过低告警器 18调压阀总承 20液压告警器

1．玉柴柴油机水堵及主油道油堵的安装

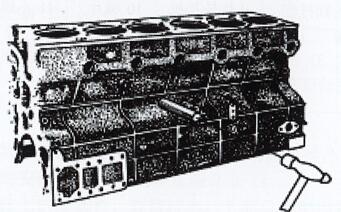

对水堵的连接参与图2-3-12，连接的要求：第一在水堵隔绝上面竖直涂上11747隔绝胶。第二连接后的水堵外横截与补体成分对齐或稍低。

图2-3 -12神经细胞水堵的安装使用

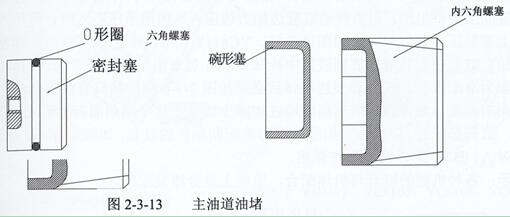

  玉柴柴油机主油道油堵的安装

  主油道油堵分前油堵和后油堵，YC4110、YC4112、YC6112前油堵为碗形塞。后油堵为内六角螺塞。YC4108、 YC6105、 YC6108、 YC6L、 YC6M机前油堵为带0形圈的良好的密封性塞，后油堵为碗形塞，下面的图2-3 -13随时。

安装要求：

(1)在螺塞中段涂上545密封隔绝胶，用内六角板手扭松就可以了。(2) 抽真空塞口有O形圈，施工时警惕不容受损。(3)按照结束以后后，封严塞及螺 塞外内孔应稍低于人体细胞内孔。按照时，用软轻金属轻拍即入。

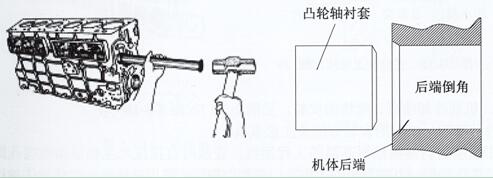

2．凸轴衬套的安装注意事项参见图，图为凸轮轴衬套的安装

(1) 轴承轴孔的前后台分离面是有倒角的（web网页前端不倒角），如此装置衬套时，用常用工作装从机器前后台分离朝web网页前端挨个装置。(2) 轴承轴衬套油孔就必须摆正身体上的进油孔。留意：对YC6105、YC6108 机第5、6挡衬套分别有所长一油孔走向摇背座。YC6M机只需一油孔摆正。（因轴瓦上开了油槽）YC4108机第2、4档分别有所长一油孔走向摇背座。其他型号规格只要最挡有 ～油孔走向摇背座。固此在安裝时请加留意。(3) 衬套按装后挪到卧镗里加工到具有中规定长宽高，需求如表2-3-4。

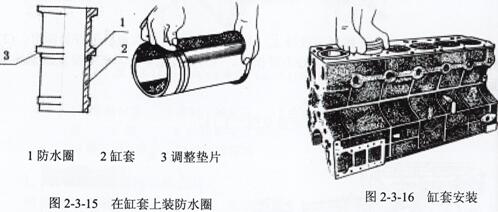

3．缸套安装注意事项。

(1)消除缸套台肩处的浮锈或除积碳。(2)按装前先进行检查玉柴带发马达组缸套孔直径有无达到規定规范要求如表2-3-3。(3)在缸套上用防水涂料胶圈（YC6112镶缸套机、YC4112形号及YC4110 形号为湿式缸套，只用装防水涂料胶圈）(4)往机器上进行的安装时，在防止具体位置涂上极少量发动机机油，稍微用力螺杆旋转缸套边加力边压入。如用力压不进时，能用木头垫平上端敲压入完美能够，如下图2-3-16。YC4112和YC6112机缸套与机器是紧协助的，缸套在进行的安装前先放至液氮中散热10min后放进用盖板敲击声入。YC4110G缸套为滑配缸套。

(5)广西顶博发电机组制造:玉柴柴油机缸套装进机体后必须按图2-3-6测量其缸套台肩凸出机体上平面的高度。对YC6L机其高度通过加减少调整垫片（倒角面向上）来调整。

缸套标配时，以机器分组进行红的颜色标识标配同红的颜色的缸套，如红对红，蓝对蓝（或A对A、B对B）。我也不于详述。提醒：各方面手机型号的缸套与我们的体内相互配合，理论依据上是分类裝配的。

1．汽车机油放置冷却喷管、喷钩的按照。见图2-3-17，图2-3-18

冷却喷咀、喷钩的安装方法及注意事项：

(1) 喷管相关材料是耐溶剂耐室温的工作橡胶，按照时可以直接压入主要承座喷管孔就行。让压完善，可以高滑动轴承座孔。按照完了后，必须要无盐黄油枪加液汽油作汽压喷洒检测，在连杆上下两边止点时喷管排出的油束必须要射在连杆内腔外壁，且油束可以扩散。关注：当发起机运营时候较长，凡在拆油底壳时，关注体检喷咀有无腐蚀变质烧坏，如果发现烧坏，需更换新件。

(2) 发动机机油冷却塔塔喷钩为焊管激光电弧焊接件，布置时靠wifi确定销wifi确定，用螺拴锁紧螺栓在设备上。布置前先捡查限压阀球工作会不需要比较灵活，激光电弧焊接件油孔会不需要畅通。让喷钩喷油一定改变方向活赛内腔对活赛带内冷却塔塔油道的款型，油束让射到活赛上的油道。（靠焊 接件工艺提高），时候喷钩不会与活赛裙部或曲轴和平块会产生干涉现象。小心：装机系统常用活赛，一定还有喷钩让位口。
