本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

静音发电厂发动机组供电系统箱的效用： 1、有效的合理安排交流电源。 2、简单方便对电路系统的启闭操作流程。 3、有较高的安全可靠或许防水级别分，能直观性的展现电路原理的导通壮态。

项目名称：656KW柴油密度发伺服电飞机机组飞机机组单机配电箱主要元件明细清单
高低压配低压配电箱核心组件清单表格
项目编号	品牌	款型年纪	院校	用量	设备厂家
1	塑壳低压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	风能发交流电动空气能机组控制模块	HGM6110	只	1	众智
3	生产发高压电机转动速度抑制器	C2002	只	1	孚创
4	直流电压电源线模快	DC24V	只	1	众智
5	家庭型当中继设备	HH54P    DC24V	只	2	正泰
6	小型的中间商中间继电器开关	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

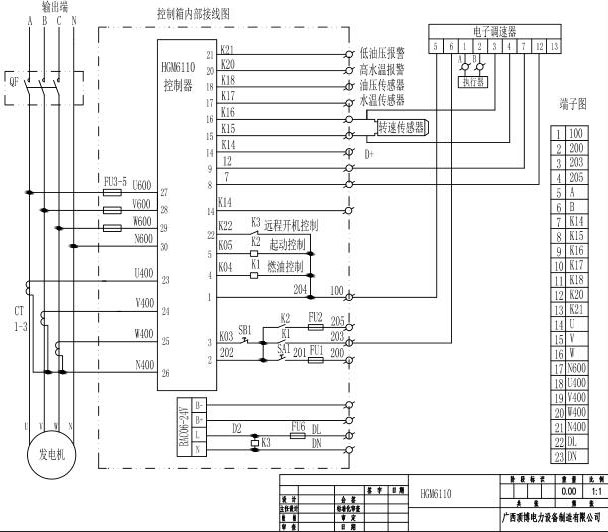

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.nyqdyynk.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
